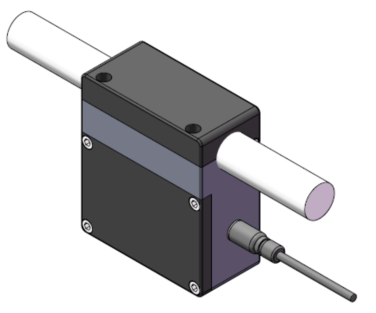

XDY-W01型傳感器是我公司根據鐵路、電力部門需求，專門研發的創(chuàng )新型線纜電壓非接觸式測量傳感器產品。該產品基于電場耦合電壓測量原理，采用先進的MEMS（微機電系統）技術，實現直流電壓、交流電壓非接觸式量測，具有安全、便捷的測量?jì)?yōu)勢。

非接觸式量測

        XDY-W01型電壓測量傳感器采用通過空間電場求解電壓的測量方法，利用電場耦合原理，即輸電線路周?chē)臻g的電場強度隨著輸電線路電壓變化同步變化，可同時測量輸電線路附近若干測量點的電場強度來獲得線路電壓大小。由于輸電線路周?chē)臻g電場測量不需要對輸電線路直接測量，因此可以保證測量的安全性與便捷性。

高靈敏、低功耗的MEMS電場敏感芯片技術

        XDY-W01型電壓測量傳感器的核心電場探測結構為MEMS電場敏感芯片，其基于先進的半導體加工工藝在硅基底上進行制作，無電機等易磨損可動機械部件，降低了功耗，提高了傳感器的可靠性。MEMS電場敏感芯片采用高可靠的氣密性封裝技術，提高了電壓測量的準確度。

絕緣難度小

   由于基于電場耦合電壓原理實現電壓非接觸式量測，沒有直接的電氣連接，因此其絕緣難度小、體積小、造價低，低壓側無短路危險。

不存在磁飽和、鐵磁諧振問題

        XDY-W01型電壓測量傳感器內部不含鐵芯、繞組等結構，因此消除了磁飽和、鐵磁諧振等問題。

數字接口輸出

   傳感器的輸出數據接口為RS232，波特率為57600，便于與其它系統直接集成。

應用范圍

   可應用于電力、鐵路線纜電壓非接觸式量測。

技術參數

配套軟件說明

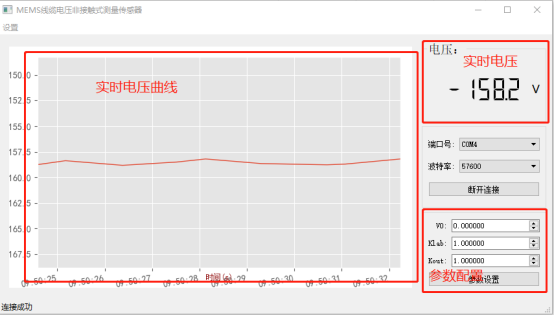

本軟件接收XDY-W01型電壓測量傳感器采集的實時數據，并通過曲線圖方式展示電壓的變化，其功能包括：

n 連接傳感器：串口連接。

n 數據展示：動態曲線圖顯示和實時電壓值顯示。

n 數據持久化：文件存儲。

n 參數設置：發送校零和靈敏度命令到傳感器，校準傳感器。
